采用標準

• DL/T 848.2-2004《高壓試驗裝置通用技術條件第2部分:工頻高壓試驗裝置》
• DL/T 474.4-2006《現場絕緣試驗實施導則 第4部分:交流耐壓試驗》
• DL/T 596-2005《電力設備預防性試驗規程》
• GB1094.1-GB1094.6-96《外殼防護等級》
• GB2900《電工名詞術語》
• GB/T16927.1~2-1997《高電壓試驗技術》
• GB4793-1984《電子測量儀器安全要求》
• GB191《包裝貯運標志》
• GB/T.311-1997《高壓輸變電設備的絕緣與配合》

產品概述

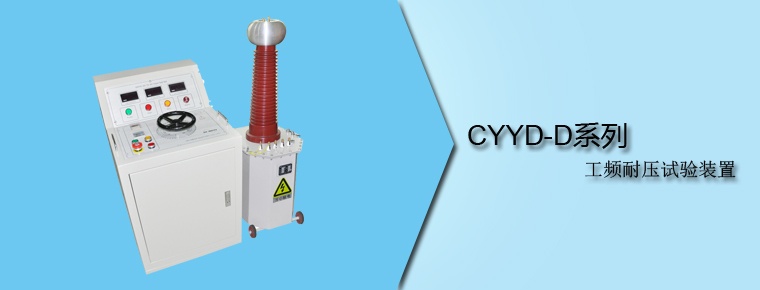

CYYD-D系列數顯耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的新型耐壓試驗設備。它是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

.控制部分有：箱式、臺式、柜式；
.試驗變壓器有：干式、氣式、油式；
.特殊定制如：一體式
.本公司可按客戶需求定制。

產品特點

• 可根據用戶要求配置油浸式、干式或者SF6氣體式等各種試驗變壓器。
• 高壓電壓、電流、低壓電流、時間，4路測量方式。
• 手動操作方式，提高了產品的安全性、可靠性。
• 實時顯示高壓電壓、高壓電流、低壓電流和時間，顯示直觀明了。
• 具有零位指示、電源指示、工作指示、計時指示、安全緊急按鈕等功能
• 完善的過流保護、零位啟動保護、聲光語言報警提醒、電源保護開關等功能
• 采用新型時間繼電器，計時范圍更廣（1S～99H）
• 采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
• 試驗容量在5kVA以上，采用移動式控制箱。
• 試驗容量在20kVA（含）以上，采用移動式控制臺。
• 支持交直流兩用功能，AC/DC顯示可切換。（選配）
• 配備串級變壓器和雙高壓變壓器，實現不同電壓等級的耐壓試驗。（選配）
• 還可定做電壓微調功能，用于互感器校驗系統的升壓升流精密調節。（選配）

主要技術參數：

• 輸入電壓：AC 220(380)V 可選
• 低壓輸出：AC 0-250（430）V
• 低壓電流： 0-5/10/15/50A(可按客戶要求定制)
• 輸出容量： 0-3/5/10/15 kVA(可按客戶要求定制)
• 高壓電壓： 0-50/100/150/200 kV(可按客戶要求定制)
• 高壓電流： 0-50/100/150/200/500/1000/2000mA(可按客戶要求定制)
• 計時范圍：0-9999S
• 環境溫度：－20℃至50℃
• 電壓精度 ≤1.5% ±1個字(F.S)
• 電流精度 ≤1.5% ±1個字(F.S)

控制箱（臺） 參數：

• 1.交直流分壓器:50、100、150、200kV
• 保護球隙:Q—50、100、150、200、250、500
• 直流微安表:1999uA
• 放電棒:70、140、210kV
• 保護水阻
• 高壓濾波電容:0.01μF~0.1μF，40~300kV
• 電力專用測試線包
• 折疊式小推車: 150、300型
• 絕緣支架: 50、100、200、300kV
• 標準試油杯: 400ml
• 高壓驗電器: 10、35kV

點擊查看工頻耐壓可選配件合集圖
