概述：

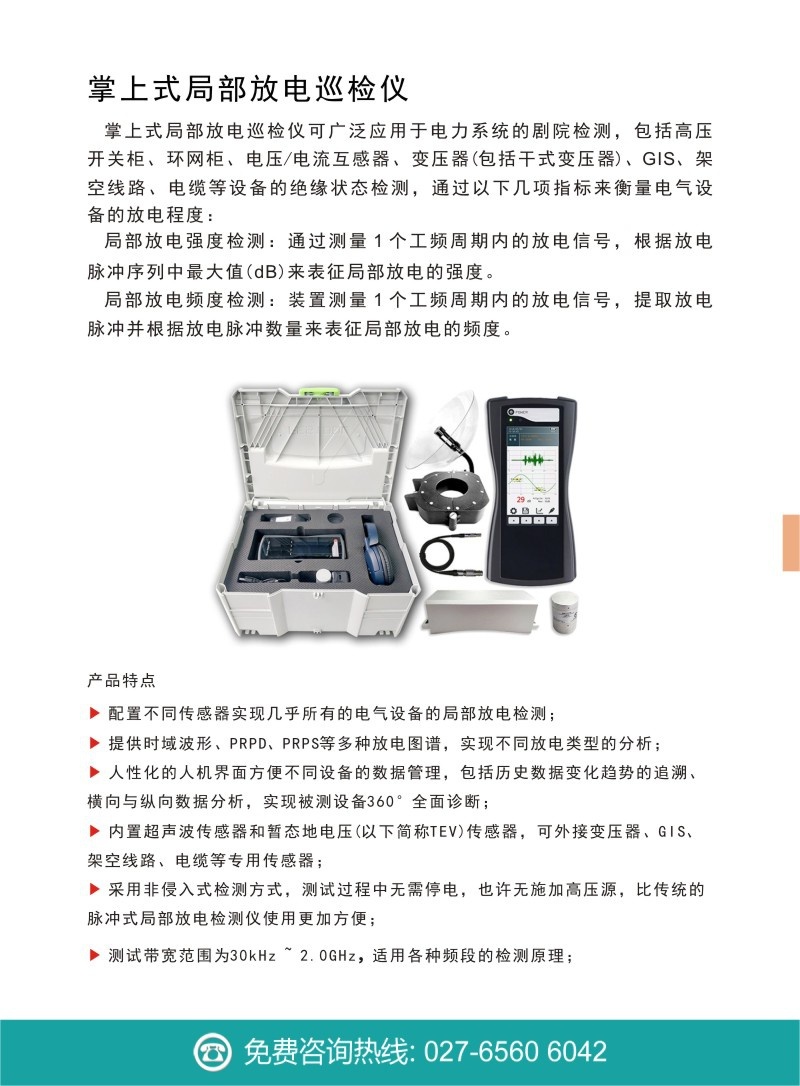

CYPD-306M掌上式局部放電巡檢儀可廣泛應用于電力系統的劇院檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：

局部放電強度檢測：通過測量1個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。

局部放電頻度檢測：裝置測量1個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。



儀器特點：

1. 配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測

2. 提供時域波形、PRPD、PRPS等多種放電圖譜，實現不同放電類型的分析

3. 人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷

4. 內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器

5. 采用非侵入式檢測方式，測試過程中無需停電，也許無施加高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便

6. 測試帶寬范圍為30kHz~2.0GHz，適用各種頻段的檢測原理



主要技術參數：

（一）TEV測量

1. 測量范圍：0-60dBmV

2. 分辨率：1dB

3. 精度：±1dB

4. 每周期最大脈沖：1400

5. 測量頻帶：1~100MHz

（二）UHF測量

1. 檢測頻段：300-1500MHz

2. 測量范圍：-75dBmV-0dBmV

3. 精度：＜1dBmV

4. 傳感器頻段：300-2000MHz

（三）AA測量

1. 測量范圍：-6dBμV至68dBμV

2. 分辨率：1dB

3. 精度：±1dB

4. 傳感器中心頻率：40kHz

（四）AE測量

1. 測量范圍：-6dBμV至68dBμV

2. 分辨率：1dB

3. 精度：±1dB

4. 頻率范圍：40~200kHz

（五）HFCT測量

1. 傳感器傳輸阻抗：5mV/mA

2. 檢測頻率：1～30MHz

3. 靈敏度：≤50pC
