產品概述

• CYHG-208電子式互感器分析儀對符合IEC61850（-9-1、-9-2、-9-2LE）標準的電子式互感器進行校驗；對電子式互感器的極性和延時進行校驗；對小信號輸出的電子式互感器進行校驗；對小信號輸入的合并單元進行校驗；可輸出兩路0.05級0~7V的精密電壓信號，無需升大電壓大電流即可；對小信號輸入的合并單元進行校驗（擴展精密標準源模塊）；能夠輸出數字信號源（FT3格式），無需升大電壓大電流即可對支持FT3輸入的合并單元進行校驗。（擴展數字信號源模塊）；能夠對FT3輸出的電子式互感器進行校驗(擴展FT3轉換模塊)；能夠對傳統互感器進行校驗（擴展模擬信號轉換模塊）

產品特點

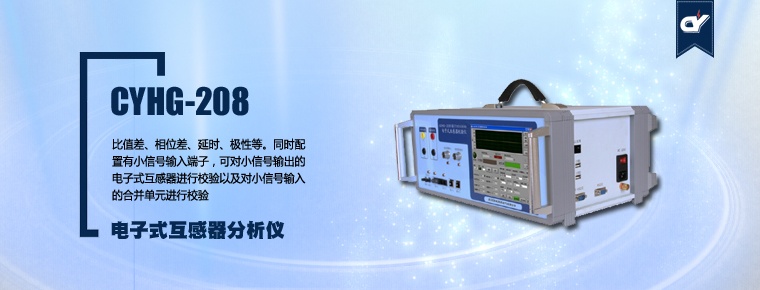

• CYHG-208電子式互感器分析儀主要用于對符合IEC61850（-9-1、-9-2、-9-2LE）標準輸出的電子式互感器進行校驗。校驗項目包括：比值差、相位差、延時、極性等。同時配置有小信號輸入端子，可對小信號輸出的電子式互感器進行校驗以及對小信號輸入的合并單元進行校驗等。

主要功能

• 使用傳統互感器校驗裝置（BHE型）和Agilent 3458A數字多用表實現量值傳遞。
• 可使用內置的GPS或高穩定度的晶體輸出脈沖同步信號。
• 能對IEC61850（-9-1、-9-2、-9-2LE）的協議包進行全幀解析,自動分析ASDU個數,采樣點數等，可顯示所有通道波形圖，無需抓包即可直觀查看所有通道數據。
• 具有ST/SC雙光纖以太網接口和雙RJ45以太網接口,提高可靠性,同時方便接入不同接口的電子式互感器。
• 6階準同步算法使得非同步采樣的算法誤差逼近于零。
• 采用24Bit AD芯片和512倍過采樣技術,大大擴展帶寬提高精度。
• 采用多檔位自動切換和FIR濾波器提高動態范圍和降低信噪比。
• 實時顯示波形、頻率、幅度、相位等數據便于綜合分析互感器性能。
• 帶有工控機，800*600觸摸屏。更能方便操作。
• 配有功能強大，操作簡便的操作軟件，可運行于工控機或筆記本
• 可統計比值差及相位差的均值、變差、極值、多次誤差等數據，可對電子式互感器的穩定性及線性進行全面檢定。
• 可進行多次諧波分析及對電子式互感器的各次諧波精度進行校驗。
• 可對測試過程全程錄制及回放。
• 可進行丟幀測試，實時的統計丟幀數。

產品參數

技術指標

• 準確度等級：0.05 級 (比差< 0.05%,角差< 2’)
• 通信協議: IEC61850-9-1/ IEC61850-9-2/ IEC61850-9-2LE

• 電壓量程：100V/ 3 和 100V
• 電流量程：1A、5A
• 小信號輸入量程 150mV、200mV、225mV、4V、1.625V、1V、2V、 3.25V、4V、6.5V

• 電壓(V):5%-120%Un (有效值 0.05%RD Un =100/ 3 V 或 100V)
• 電流(A):1%-120%In (有效值 0.05%RD In=1A 和 5A)
• 小信號輸入1V 以上量程 :1%-120%Un (0.05S 級用于檢測量互感器 )
• 小信號輸入1V 以下量程 :100%~2000%Un 0.05%級(用于檢保護互感器)
• 諧波測試精度:比差 0.1%Uh 或 0.1%Ih 角差: 10 分
• AD采樣精度:在額定量程幅度測量不確定度 優于 0.01%

• 輸出電壓: 0~ 7V
• 輸出諧波: 2~ 40 次
• 輸出精度: 0.05~5V 0.05%RD
• 諧波精度: 0.05%

• 輸入電壓回路功耗 小于0.2VA (100V/57.7)
• 輸入電流回路功耗 < 1VA (5A)
• 輸入電流回路功耗 < 0.2VA (1A)

• SC 光纖接口: 1 個(多模光纖波長1310nm)
• ST 光纖接口: 1 個(多模光纖波長1310nm)
• RJ45 接口 2 個

• 光B 碼同步輸入(秒脈沖和B 碼可配置 ) 1 個
• 光B 碼同步輸出(秒脈沖和B 碼可配置 ) 1 個
• 電同步輸入1 個
• 電同步輸出1 個

• 顯示: TFT 液晶分辨率800*600
• 操作: 觸摸屏操作，工控機有USB 口，可連接USB 的鼠標鍵盤。
• 整機重量 ≤10kg
• 供電電源電壓220V±10%，50Hz
• 外部空氣溫度(-10℃ ~ 55℃)
• 最大相對濕度:<85%
