產品概述

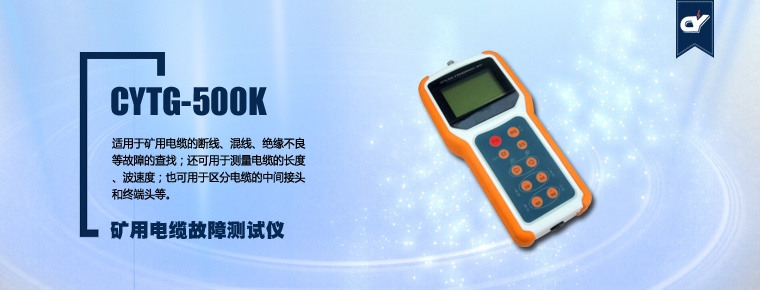

CYTG-500K礦用電纜故障測試儀，適用于礦用電纜的斷線、混線、絕緣不良等故障的查找；還可用于測量電纜的長度、波速度；也可用于區分電纜的中間接頭和終端頭等。

產品特點

• 時域反射法（TDR），可測斷線、混線、絕緣不良等各種類型的故障。
• 人機界面友好，操作方便、直觀。
• 能進行自動測試。
• 數字信號處理，根據電纜衰減特性對增益進行數字補償，不同距離上的故障反射幅值基本相同，有利于正確分析判斷，且能延長有效測試距離。
• 內置高性能可充電電池。
• 電源管理功能：電池欠壓自動關機，無操作自動關機。
• 手持式、體積小、重量輕、便于攜帶。

產品參數

• 測試范圍：0-30km
• 分辨率：0-1km最大1m，2km最大2m，4-30km最大8m。
• 脈沖極性：2km以下單極性，2km以上雙極性。
• 脈沖幅度：單極性30V,雙極性±30V。
• 脈沖寬度：80ns-10μs，自動調節。
• 測試盲區：1m。
• 波速度調節范圍：100-300m/μs。
• 增益調節范圍：0-80db。
• 供電電壓：內置可充電電池，標稱7.2V。
• 體積：195mm×115mm×45mm
• 質量：0.6kg
• 充電器輸入電壓：AC220V±10%，50Hz。
• 充電器輸出電壓：DC8.4V
• 充電電流：500mA

注：根據礦用電纜的高阻故障可選配CY-2131L一體化直流高壓發生器

特別關注：以上設備，在煤礦高瓦斯易燃易爆的工作環境，請把電纜拉出礦井外測試！在低瓦斯環境下，請在確認安全下慎用！安全測試，關愛生命！
