系統概述

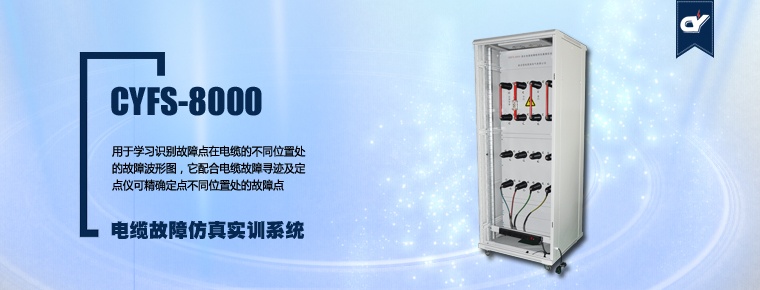

CYFS-8000電纜故障仿真實訓系統是通過摸擬出電力電纜的各種現場故障，方便對客戶進行培訓教學的專業系統。它配合電力電纜故障測距儀器來現場摸擬、演示各種電纜故障的詳細測距過程。用于學習識別故障點在電纜的不同位置處的故障波形圖，它配合電纜故障尋跡及定點儀可精確定點不同位置處的故障點。廣泛適用于電力學校、電力局、電力培訓機構等部門。

系統構成

• 電纜故障粗測模擬裝置，尋跡及故障精確定點裝置
• 電纜模擬盤柜，現場仿真草坪
• 視頻實訓系統，電纜故障測試系統
• 高壓沖擊模擬裝置，電纜震蕩波局放實訓裝置等
• 故障粗測模擬裝置簡述
• 110m長的電纜一卷，能摸擬電力電纜的低阻、開路、沖閃、直閃等故障的電纜故障摸擬柜組成
• 采用在電纜故障模擬柜內的形式固定電纜一頭，剩余部分盤繞放入專用電纜存儲柜
• 兩柜體分別打好兩個接地極，一個用于電纜與高壓設備的工作地，一個用于儀器的保護地
• 另在室內直埋敷設20m左右的故障電纜，用電纜橋架沿試驗室的內墻壁鋪設，在電纜橋內填裝泥土，然后把電纜埋在電纜橋架內的土壤內，用于進行電纜故障精確定點儀教學
• 電纜通過電纜終端頭與接入電纜故障模擬柜體背后，該接入方式較靈活，不需要每類故障均接入較長的電纜備用
