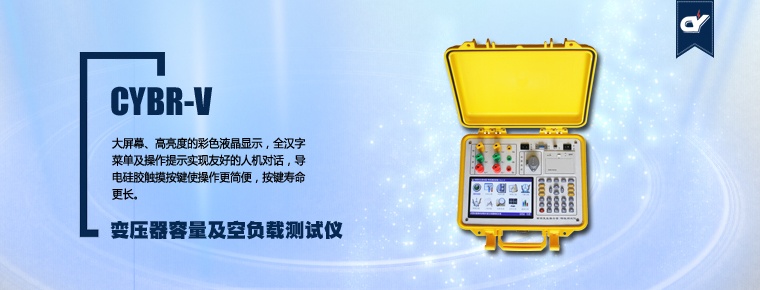

產品概述

• 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量 500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變 壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。
• 容量測試結果準確率達100%。它一種設備相當于四種設備：有源變壓器容量測試儀+變壓器損耗參數測試儀+諧波分析儀+示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電 壓等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。
• 該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大 屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

產品特點

• 可精確測量各種配電變壓器的容量，無源測量，方便、準確。
• 內部自帶電源、自動產生三相大功率測試電源。
• 可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
• 通過空載試驗可準確判定被測變壓器的型號，包括：S7、S9、S11、S13、S15、干變SCB9、SCB10、SCB11等各種類型的變壓器。
• 可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做 稍大容量變壓器短路試驗條件的單位。
• 可測量電壓和電流的諧波含量和總諧波失真度。
• 可進行簡單的矢量分析，繪制矢量圖。
• 顯示各電參量的波形圖，做為示波器使用。
• 電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
• 容量測量范圍：20kVA~100000kVA。
• 電池剩余電量百分數指示功能，絕非簡單的虧電報警。
• 大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
• 用戶可隨時將測試的數據通過微型打印機將結果打印出來。
• 測試結果存儲功能，可存儲200組容量測試數據。

產品參數

• 輸入特性
• 有源部分：
• 電壓測量范圍：0~10V 　
• 電流測量范圍：0~10A
• 無源部分：
• 電壓測量范圍：0~750V 寬量限。 　
• 電流測量范圍：0~100A內部全部自動切換量程。
• 準確度
• 電壓：±0.5%
• 電流：±0.5%
• 功率：±0.5%（CosΦ>0.2），±1.0%（0.02
• 工作溫度：－10℃~ +40℃
• 充電電源：交流160V~260V
• 絕緣：
• 電壓、電流輸入端對機殼的絕緣電阻≥100M。
• 工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
• 主機體積：32cm×24cm×13cm
• 重量：3kg
