創億提供的CYPD-HVS/OL 高壓開關及開關柜、電纜局放在線監測系統能夠長期運行，實時監測開關柜在運行過程中的局部放電情況，可以及時對其絕緣異常狀態和放電性故障做出預警，為其正常運行提供必要的指導數據，提高開關柜運行的可靠性、安全性和有效性。

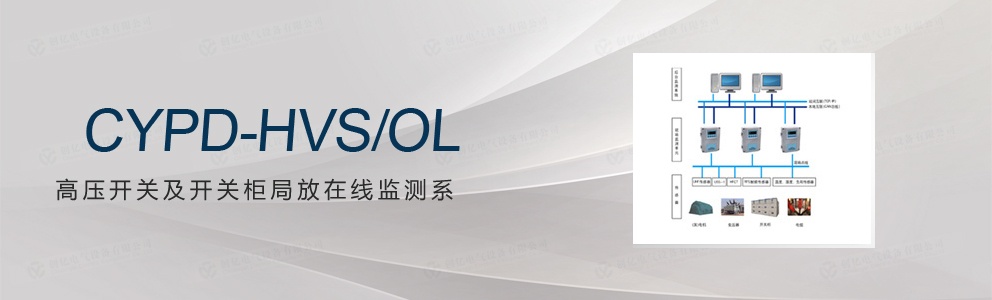

該系統的設計思路和實施方案與傳統局放在線監測完全不同，傳統局放在線監測系統將傳感器采集到的信號以模擬信號方式傳輸到主控室，然后在主控室內由控制柜內的計算機完成數據處理。而CYPD-HVS/OL 是安裝在被監測設備附近，并獨立完成放電信號采集、信號調理、A/D轉換、干擾處理、數據處理、數據保存、放電量顯示、超標報警等一系列工作。該監測儀配有CAN總線接口，可將多臺監測儀的數據通過一條通訊電纜傳輸到1公里范圍內的監控計算機上，然后還可以通過調制解調器或Internet網實現“任何時間、任何地點”訪問監測數據從而了解開關柜運行狀態。

該系統后臺監控管理軟件具有在線局放數據記錄、趨勢圖形顯示、圖形分析、放電波形的實時顯示、波形分析等功能。

接影響供電系統的安全性。這些設備在運行中，由于不可避免地受到電、熱、機械和環境等各種因素的影響，其絕緣介質不斷劣化，使運行狀態不佳，甚至發生各種故障，引起局部乃至大面積停電，造成巨大的直接和間接經濟損失和社會影響。

導致絕緣介質劣化的原因較多，如長時間的強電場產生的電離腐蝕，機械高頻振動造成的絕緣磨損，熱效應引起的介質老化分解以及絕緣受潮等。絕緣介質劣化，性能降低以至于絕緣擊穿有一個發展過程，這就使絕緣在線監測具有現實有效意義。

• 抗干擾能力強，監測數據準確：該局放監測儀采用全密封多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；并配有獨特的天線門控抑制干擾信號技術，幾乎能完全去除空間電磁干擾，實現強干擾環境下局部放電在線監測。
• 提供多種報警方式：當局放超標時，該監測儀及時通過CAN總線主動向上一級管理設備發出報警信號。同時監測儀內部的報警繼電器動作，輸出無源觸點信號，此時在監測儀的液晶顯示器上顯示出報警信息，同時后臺監控計算機通過手機網向指定的手機發送報警信息。
• 設備管理方便：站內數臺監測設備可獨立運行，數據分別記錄，可通過數據通訊總線利用計算機對多臺設備統一管理，也可隨時增加監測裝置，由后臺計算機管理。
• 存儲量大，數據備份方便：數據保存周期不小于10分鐘的情況下，可連續保存數據的時間不小于3個月。并且可隨時利用筆記本或計算機通過CAN總線或USB上載數據，進行數據備份。
• 強大的后臺管理軟件：后臺管理軟件具備強大的局部放電趨勢分析功能。放電量、趨勢圖數據及報警事件連續記錄、自動保存，并可隨時查看分析，還可以隨時觀察實時波形。
• 通過電話網、手機網實現異地數據傳輸，進行高壓電氣設備的遠程在線監測、運行分析。

• 測量通道：2～32通道
• 采樣精度：12Bit
• 檢測靈敏度：50pC(電信號)
• 測量范圍：50pC～10000nC(電信號)
• 最大允許誤差：25%(電信號)
• 監測頻帶：
  • A通道 10kHz～5MHz
  • B通道 10kHz～1MHz
• 傳感器類型：HFCT、超聲、TEV、UHF傳感器
• 產品通道轉換時間：最大不超過10秒
• 建議記錄時段：建議每天監測不低于3次
• 電源：單相、220V、50Hz、20W
• 運行環境溫度：-10～50℃
