產品概述

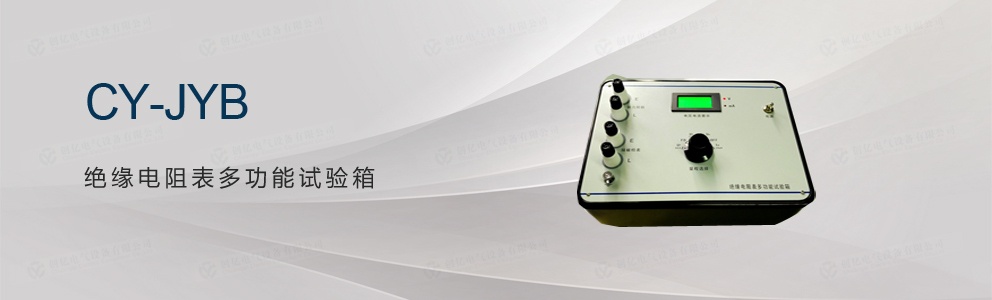

CY-JYB 絕緣電阻表多功能試驗箱是依據JJG1005—2005《電子式絕緣電阻表檢定規程》、JJG622—1997《絕緣電阻表（兆歐表）檢定規程》的有關檢定項目要求，并參考電力行業標準DL/T845.1—2004《電子式絕緣電阻表》通用技術條件中的相關內容設計制造的專用設備，與高阻箱相互配合可用于檢定電子式絕緣電阻表的跌落電壓、短路電流，也可用于檢定普通指針式兆歐表的峰值電壓、開路電壓、中值電壓。特別適合于大功率絕緣電阻表的檢定。

產品參數

1、測量范圍

a.電壓分兩檔    0—1000V，0—5KV

b.短路電流      0—20mA

2、基本誤差

直流電壓（Ud  Uz  Uk）

0~5kV自動量程分兩檔 ≤1kV：±（0.4%讀數+0.1%滿度）

＞1000V：±（0.5%讀數+0.5%滿度）

峰值電壓（Uf）

0~5kV手動量程分兩檔 ±（1%讀數+0.5%滿度）

短路電流  0~20mA ±（0.3%讀數+0.2%滿度）

3、電壓表響應時間約25秒。

4、使用環境:溫度23±5℃，相對濕度80%。

5、電源:三節1#干電池串聯（用戶自備）。

6、外形尺寸：320 mm×240mm×150mm。
