序號

性能

參數

1

工作環境及

工作溫度

1 ） 工作溫度 － 15 ℃～＋ 50 ℃

2 ） 工作濕度 10 ％ RH ～ 95 ％ RH

3 ） 大氣壓力：80kPa~110kPa

4 ） 運輸 / 儲存溫度 -5 ℃～ 70 ℃

5 ） 在小雨（雪）環境下可短時間操作

2

結構與外觀

1 ）各部件外表面應光潔、平整，不應有凹痕、劃傷、裂縫、變形等缺陷；

2 ）各零部件應安裝正確，牢固可靠，操作部分不應有遲滯、卡死、松脫等現象；

3 ）標志、銘牌、文字及符號應簡明清晰。

3

主要技術參數

1 ）作用對象：風箏、魚線、廣告布、蜂窩、鳥窩、農用地膜、塑料袋等非金屬飄掛 物，桿塔鳥巢、馬蜂窩的清除、樹木和竹子削枝；

2 ） 作用距離： ≥ 3 00米；

3 ） 激光輸出功率：≥ 3 00W且連續 可 調；

4 ） 激光輸出波長：10 8 0± 5 nm；

5 ）激光發射鏡頭具有電動聚焦功能， 激光輸出焦距可動態調節

6 ） 30cm 寬度典型異物遠程切斷時間小于 5 分鐘； 10cm 粗典型樹障遠程清除時間≤ 10 分鐘；

7 ） 具備自動切割功能，可通過設置切割起點、終點實現設備在兩點勻速來回自動作業；

8 ）具備可見綠激光指示功能， 可通過設置切割起點、終點實現 對飄掛物進行定點自動切割；

9 ） 采用全高清 不小于 10 寸1080P 平板電腦 ，可清晰顯示遠處目標細節，無需肉眼觀察， 電子攝像系統 可 自動 調焦且 攝像系統光學變焦≥ 30 倍，電子變倍≥ 10 倍；

10 ）控制平板屏幕具備瞄準十字架，十字架準心即為出光點， 不接受激光出光與目標物出現偏差 ，具備準心校準功能， 在可瞄準狀態下，瞄準要求方位內任意目標瞄準時間≤ 60 秒，不接受激光瞄準 偏差；

11 ）控制平板采用目標顯示，激光功率選擇，激光開、關控制，云臺方向、轉速控制集成于一體的操控軟件；

12 ）通過控制平板選擇距離數值，激光發射系統自動調整聚焦參數至該點，無需手動輸入；

13 ）具 備高精度電控轉向 云臺 ， 電控云臺采用精密渦輪蝸桿減速機，運轉流暢，無間隙、無卡頓；轉向精度≤ 0.06 °， 實現快速瞄準，云臺轉動范圍應至少滿足水平 0 ~ 18 0°、垂直0~90°；

14 ）云臺采用無線遙控，需具有“快速”、“中速”、“慢速”三檔調速，針對每一檔，需可進行微調，每檔微調速度不少于 10 檔；

15 ） 具備夜視功能，夜視距離≥ 100 米，滿足夜間作業要求；

16 ）機激光光源冷卻方式采用： 強制風冷 ；

17 ） 清除飄掛異物操作全過程具備視頻錄制及拍照功能；

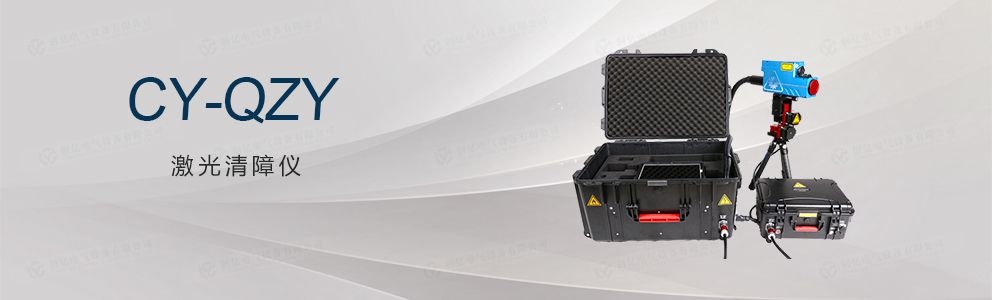

?  主機 + 激光發射裝置 + 三腳架 + 電動云臺收納于 1 個主機箱內，

主機箱 36.0kg 尺寸： 580*405*320mm

19 ）清障設備由激光主機系統、激光發射與瞄準系統、手持無線控制平板電腦、移動直流電源、電動云臺和三腳架組成。

4

供電要求

?  采用便攜式直流電源供電， 至少 配備 2 塊 電池電源， 電源電壓 48V ，可外接發電機

電池 13kg 尺寸： 340*237*166mm

2 ） 單塊電池容量應滿足設備連續滿負荷工作時間≥ 9 0分鐘；

3 ）應具備對蓄電池電量、電池電壓、充電狀態、工作溫度等供電電源狀態進行檢測的功能，并在電池顯示屏上顯示相關信息；

4 ）充電結束后，電源發出提示聲以提示充電完成；

5 ）當移動電源無大電流輸出超過 30 分鐘時，電源可自動關機。

5

安全防護

1 ） 生物識別安全防護功能：激光發射器具備周邊安全防護功能，能在出光口范圍不小于 10 米內扇形區域如有人或動物經過立即停止出光，發出警報聲，并在控制平板屏幕上顯示報警信息 ；

2 ）控制平板安裝的清障軟件需有安全控制功能，需要密碼或者指紋才能打開；

3 ）設備安全防護、激光發射器與瞄準器具有防塵蓋，除遙控平板和移動電源外其余全部組件均可放入高強度樹脂防護箱內，且防護箱內海綿硬度不低于 38 度，有效的保護設備不受外界環境因素受損；

4 ）移動電源具備自動浮沖、過壓保護、欠壓保護、過流保護等管理功能，電源在欠壓、過壓、溫度過高時，電源發出警報；

5 ） 具有鑰匙開關及一 鍵按鈕急停所有任務功能，確保當作業現場發生突發情況時，操作人員可手動切斷激光，避免事故發生，且不影響設備的二次運行。

6

安裝和收納 要求

現場組裝架設和拆卸收納方便，從收納狀態（設備及所有配件均處于存儲、運輸包裝狀態）到工作狀態（架設完成，可瞄準出光）的時間不超過 3 分鐘；從工作狀態到收納狀態時間不超過 3 分鐘。
