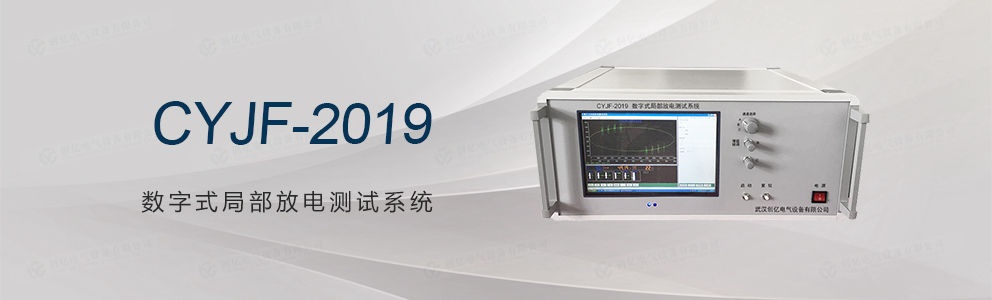

CYJF-2019數字式局部放電測試系統是我們研制開發生產的數字化儀器設備，它的功能超出了測量儀器的范疇，它集成了檢測儀器、智能控制臺、數據分析等功能，是一套完整的局部放電試驗系統。

它既可作為單純的局放測量儀器使用，也可作為單純的智能控制臺使用，也可與其他設備一起作為試驗測量控制系統使用。

1.先進性：采用高速寬頻帶數據采集系統，放電波形還原顯示清晰，失真度小，配合時間窗的使用，可動態放大顯示圖形細節；采用12位數據采集系統，結合連續、單次數據采集，測量精度與傳統模擬局放儀相比有了質的提高；融合了智能控制技術理念，可自動程控完成局放試驗整個試驗過程。

2.繼承性：運用虛擬儀器的概念，數字化全模擬傳統儀器的功能，

圖形顯示分為：橢圓、正弦、直線，放電相位顯示明確；

同步跟蹤顯示任意頻率的試驗電源，放電相位顯示明確；

數控增益粗調、增益細調。數字模擬時間窗，可任意調節大小，動態并可放大顯示細節。

3.可靠性：優化了系統組成結構，運用模塊化、單元化設計技術，數字儀器各功能模塊單元明確。信號調理單元移用了我廠應用了多年的經典的調理電路，加上采用了高可靠性的數據采集卡，使得數字儀器的可靠性有了根本的保證。

安全性：系統采用了多參數報警保護措施，關鍵部位更采用軟、硬件雙重保護，靈敏度高，確保了整個試驗系統的運行安全。

1.可測試品的電容量范圍6PF~250μF。

2.檢測靈敏度允許電流（見表一）：

表一、檢測靈敏度及輸入單元允許電流值。

輸入單 元序號	調諧電容范圍	靈敏度（ PC ） （不平衡電路）	允許電流有效值
			不平衡電路	平衡電路
1	0 ～ 25 ～ 100PF	0.02	30mA	0.25A
2	25 ～ 100 ～ 400PF	0.04	50mA	0.5A
3	100 ～ 400 ～ 1500PF	0.06	120mA	1A
4	400 ～ 1500 ～ 6000PF	0.1	0.25A	2A
5	1500 ～ 6000 ～ 25000PF	0.2	0.5A	4A
6	0.006 ～ 0.025 ～ 0.1μF	0.3	1A	8A
7	0.025 ～ 0.1 ～ 0.4μF	0.5	2A	15A
8	0.1 ～ 0.4 ～ 1.5μF	1	4A	30A
9	0.4 ～ 1.5 ～ 6.0μF	1.5	8A	60A
10	1.5 ～ 6.0 ～ 25μF	2.5	15A	120A
11	6.0 ～ 25 ～ 60μF	5	25A	200A
12	25 ～ 60 ～ 250μF	10	50A	300A
7R	電阻	0.5	2A	15A

3.顯示工作方式

①　顯示方法：橢圓——正弦——直線

②　工作方式：分連續、單次顯示工作方式。

③　觸發同步方式：

分內外觸發方式，內觸發為儀器電源同步觸發，頻率50；

外觸發為同步試驗電源工作頻率10~1000Hz內任意頻率。

④　外觸發同步信號輸入電壓：5~50V，輸入功率<1伏安。

⑤　信號相位判定：橢圓顯示為極坐標方式，正弦顯示為正弦波方式，其顯示圖形的起點為試驗電源的零點，其顯示圖形的長度為試驗電源的一個周期，外觸發同步方式下系統準確真實地顯示了的試驗電源的周期、相位。

4.時間窗：系統軟件模擬時間窗，相位大小任意選擇，可動態放大顯示時間窗，兩個時間窗可分別或同時開。

5.濾波頻帶：系統采用傳統的帶通濾波方式，3dB低頻端頻率fL：分10、20、40KHZ檔，3dB高頻端頻率fH分80、200、300KHZ檔，fL和fH可靈活任意組成各種濾波通帶。

6.信號放大器：

①　增益調節：分增益粗調和增益細調，增益粗調分6檔，檔間增益差20dB（10倍），誤差±1 dB調節；增益細調范圍>20dB。

②　放大器正負極性響應不對稱性：<1dB。

7.局放信號測量：所見即所得方式，可在連續、單次、放大等顯示工作方式下測量局放信號，誤差±5%（以滿刻度計）。

8.試驗電源測量（擴展選項，需外接電壓、電流傳感器）：可測量高壓側電壓、高壓側電流、低壓側電壓、低壓側電流，顯示分為模擬指針和數碼顯示，誤差：±3%（以滿刻度計）。

9.定時器：軟時鐘，精度等于操作系統時鐘。

10.結構

①　主機：4U加強型標準機箱 重量：約15KG。

數字處理設備：標準配置為便攜式電子計算機，筆記本。
