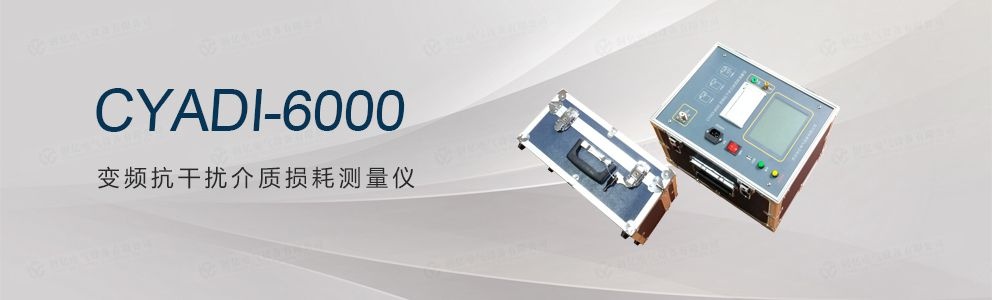

變頻抗干擾介質損耗測量儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。頻率可變為50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz，采用數字陷波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。主要具有如下特點：

• 超大液晶中文顯示：操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大全觸摸操作界面，每過程都非常清晰明了，操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量，是目前非常理想的智能型介損測量設備。
• 海量存儲數據：儀器內部配備有日歷芯片和大容量存儲器，保存數據200組，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
• 科學先進的數據管理：儀器數據可以通過U盤導出，可在任意一臺PC機上查看和管理數據。
• 多種測試模式：儀器使用內高壓、內標準的方式測試，正接法、反接法、自激法。
• CVT測試一步到位：該儀器還可以測試全密封的CVT（電容式電壓互感器）C1、C2的介損和電容量。
• 不拆高壓引線測量CVT：儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。
• CVT反接屏蔽法測量C0：儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。
• 高速采樣信號：儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。
• 多重保護安全可靠：儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施，保證了儀器安全、可靠。儀器還具備設置接地檢測功能，確保不接地設備不允許升壓。

• 絕緣電阻量程高達30TΩ（15KV），20TΩ（10KV），10TΩ（5KV）。
• 輸出額定電壓最多達7檔（250V，500V，1KV，2.5KV，5KV，10KV， 15KV）。
• 最大短路電流7mA。
• 絕緣電阻測試（IR），極化指數測試（PI），吸收比測試（DAR）。
• 斜坡測試模式（RAMP），濾波測試模式（FR），電容測試（uF）
• 電壓監視器功能，自動監測被測物帶電電壓。
• 測試計時器功能，自動記錄測試時間。
• 自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
• 自動關機功能。
• 大尺寸觸摸彩屏。
• 雙層外殼結構，堅固耐用，防護等級IP65。
• 大容量充電鋰電池組。
• 存儲功能，可自動存儲具有測試日期時間、測試計時的實時測試數據共1000組。
• 上傳功能，備有USB接口，記錄數據可上傳電腦進行數據統計分析。

• 使用條件：-15℃-40℃；RH＜80%
• 抗干擾原理：變頻法
• 電源：AC220V±10%（允許發電機）
• 高壓輸出：電壓：0.5KV-10KV，每隔0.1kV，精度：2%；電流：200mA；容量：2000VA
• 自激電源：AC0V-50V/15A（50Hz、47.5Hz\52.5Hz、45Hz\55Hz、60Hz、57.5Hz\62.5Hz、55Hz\65Hz）
• 分辨率：tgδ：0.001%；Cx：0.001pF
• 精度：△tgδ：±(讀數*1.0%+0.040%)；△Cx：±(讀數*1.0%+1.00PF)
• CX測量范圍：

15pF＜Cx＜300nF

10KV：Cx＜40nF

5KV：Cx＜150nF

1KV：Cx＜300nF

• CVT測試測量范圍：Cx＜300nF
• 存儲器大小：200組，支持U盤數據存儲
