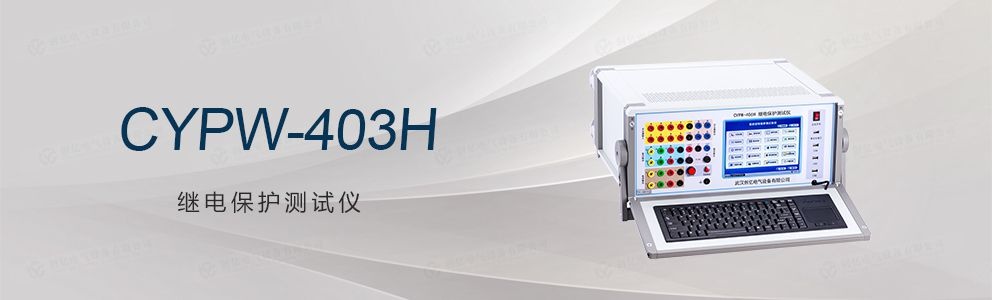

• 滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。三相并聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便。
• 各種技術指標達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
• 經典的WindowsXP操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
• 本機WindowsXP系統自帶恢復功能，避免因非法關機或誤操作等引起的系統崩潰。
• 配備有超薄型工業鍵盤和光電鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。
• 主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
• 功放采用線性功放，既保證了小電流的精度，又保證了大電流的穩定。
• 采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
• 配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
• 具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

（一）交流電流源：

1.相電流輸出（有效值）：0-40A/相，精度0.5%

2.三相并聯輸出(有效值)：0-120A/三相同相位并聯輸出

3.相電流長時間允許工作值(有效值)：10A

4.每相輸出功率：420VA

5.三相并聯電流輸出功率：900VA

6.三并電流輸出允許工作時間：10s

7.頻率范圍：0-1000Hz，精度：0.001Hz

8.諧波次數：2-20次，相位：0-360°，精度：0.1°

（二）直流電流源：電流輸出：0-±30A/相，精度：0.5%

（三）交流電壓源：

1.相電壓輸出（有效值）：0-125V/相；精度：0.5%

2.線電壓輸出（有效值）：0-250V

3.相電壓/線電壓輸出功率：75VA/100VA

4.頻率范圍：0-1000Hz；精度：0.001Hz

5.諧波次數：2-20次，相位：0-360°，精度：0.1°

（四）直流電壓源：

1.相電壓輸出幅值：0-±150V，精度：0.5%

2.線電壓輸出幅值：0-±300V

3.相電壓/線電壓輸出功率：90VA/180VA

（五）開關量端子:

1.開關量輸入端子：8對

2.空接點：1-20mA，24V裝置內部有源輸出

3.電位翻轉：0-6VDC為低電平；15-250VDC為高電平

4.開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。

（六）時間測量范圍：范圍：1ms-9999s，測量精度：1ms

（七）體積重量：體積：455(mm)×530(mm)×220(mm)；約30Kg

（八）電源：AC220V±10%；50Hz；15A
