概述：

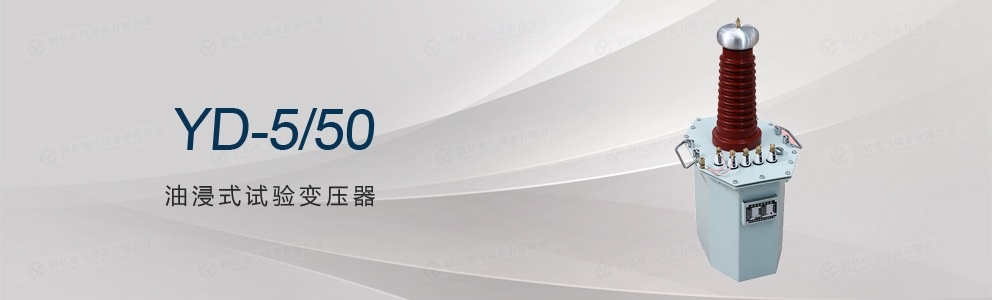

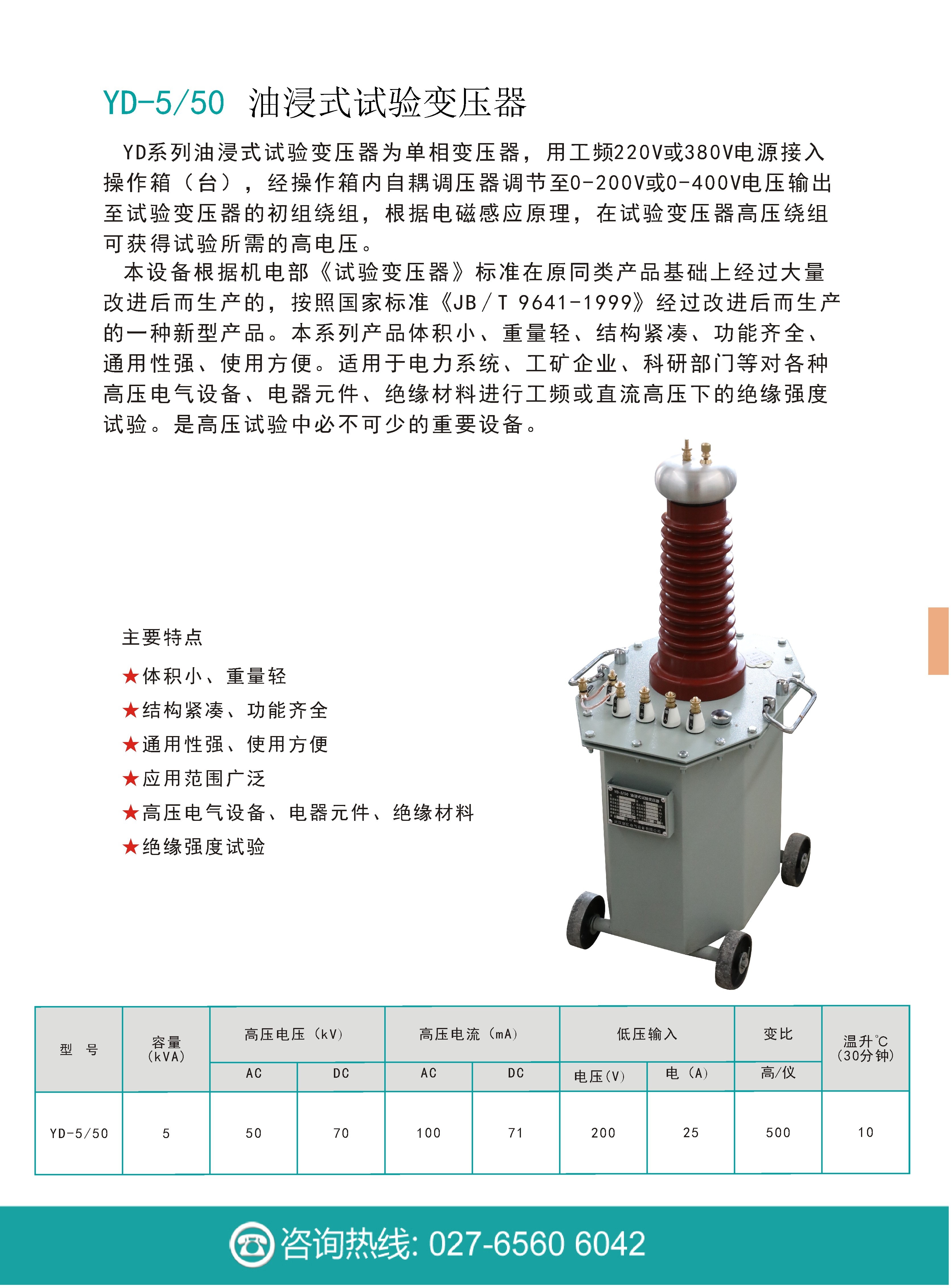

YD-5/50油浸式試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中的重要設備。

產品結構：

產品鐵芯為單相芯式，采用優質冷軋取向硅鋼片疊制而成，緊固方式采用鋼材作夾件。高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。低壓線圈在外,儀表線圈為一獨立繞組，一般情況下為100V。殼體為八角形，10kVA以上的試驗變壓器裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

工作原理：

YD-5/50油浸式試驗變壓器為單相變壓器，用工頻220V電源接入操作箱，經操作箱內自耦調壓器調節至0-200V電壓輸出至試驗變壓器的初組繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

技術參數：

1. 容量：5kVA

2. 高壓電壓：50kV

3. 高壓電流：100mA

4. 低壓輸入電壓：200V

5. 低壓輸入電流：25A

6. 變比：500：1

7. 試驗時間：10分鐘

如有特殊參數要求，也可產品訂制。
