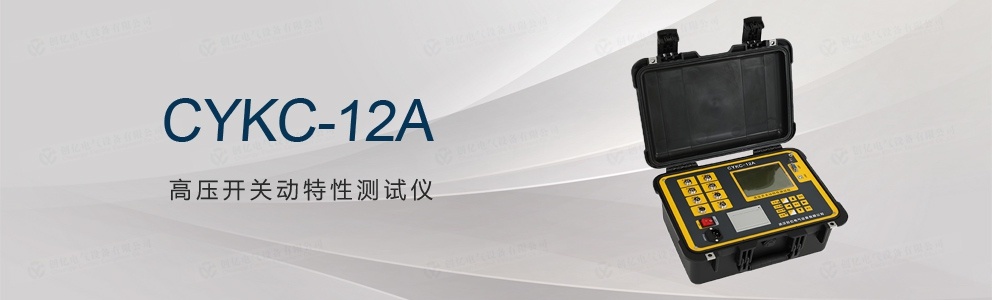

CYKC-12A 高壓開關動特性測試儀適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。

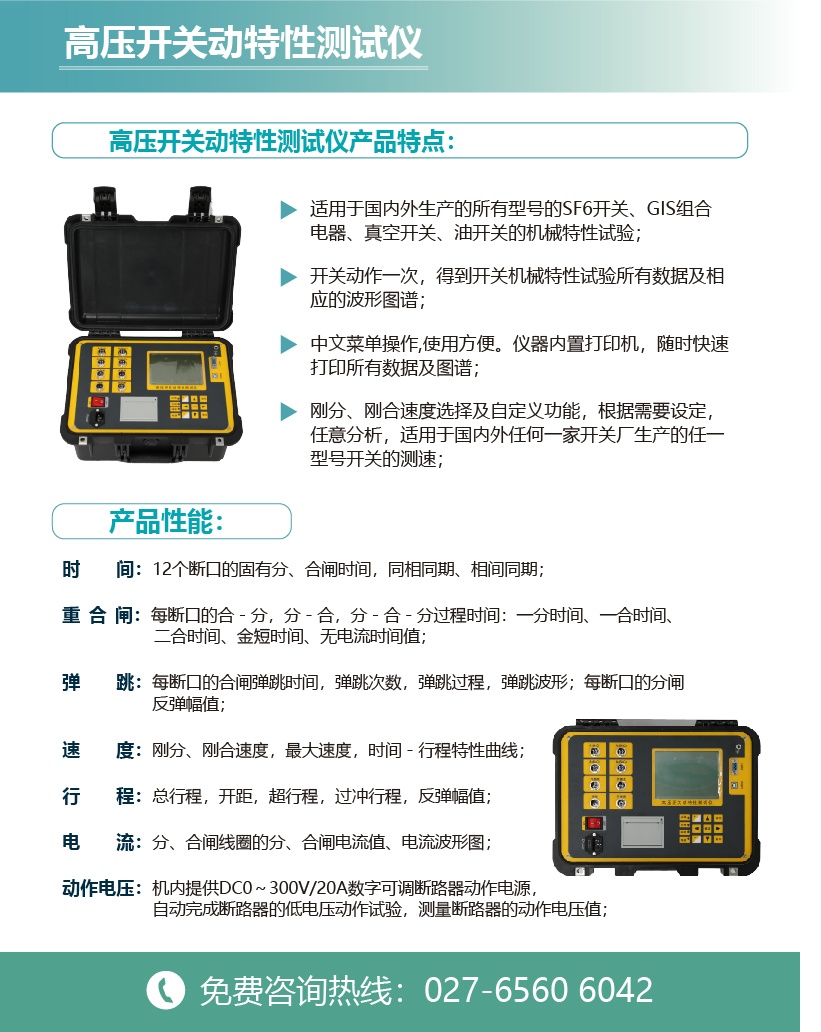

產品特點：

超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。

直線傳感器，旋轉傳感器，安裝極為方便、簡捷。

開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。

主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。

主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。

中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。

產品性能 ：

時間：12個斷口的固有分、合閘時間，同相同期、相間同期

重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值

彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值

速度：剛分、剛合速度，最大速度，時間－行程特性曲線

行程：總行程，開距，超行程，過沖行程，反彈幅值

電流：分、合閘線圈的分、合閘電流值、電流波形圖

動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值

技術參數

輸入電源：220V±10%，50Hz±10%；大氣壓力：86～106kpa

環境溫度：－10～40℃；濕度：≦80%RH

絕緣電阻：＞2MΩ

介電強度：電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧

時間量程：20000.0ms，最小分辯率：0.01ms

時間誤差：200ms檔位：0.1ms±2個字；2000ms檔位：0.1ms±2個字；20000ms檔位：1ms±2個字

速度量程：20.00m/s，分辯率：0.01m/s

速度誤差：0-2m/s以內：±0.1m/s±1個字；2m/s以上：±0.2m/s±1個字

真空斷路器量程：50.0mm，分辯率0.1mm，誤差：0.1±1個字

SF6斷路器量程：300.0mm，分辯率1mm，誤差：0.1±1個字

少油斷路器量程：600.0mm ，分辯率1mm，誤差：0.1±1個字

電流量程：20.00A，分辯率0.01A

輸出電源：DC0～300V數字可調/20A（瞬時工作），分辨率1V
