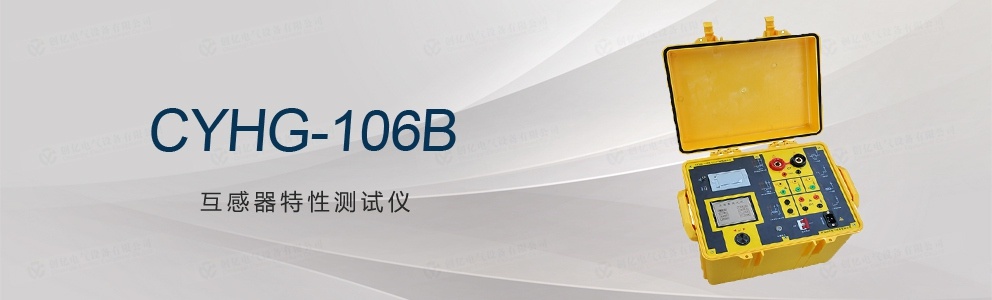

互感器特性測試儀用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

主要特點及功能

1. 支持檢測CT和PT

2. 滿足GB1207、GB1208等規程要求

3. 無需外接其它輔助設備，單機即可完成所有檢測項目

4. 自帶微型快速打印機、可直接現場打印測試結果

5. 操作簡便，帶有智能提示，使用戶更易上手操作

6. 大屏幕液晶，圖形化顯示接口

7. 按規程自動給出CT/PT（勵磁）拐點值

8. 自動給出5%和10%誤差曲線

9. 可保存3000組測試資料，掉電后不丟失

10. 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告

11. 小巧輕便≤22Kg，非常利于現場測試

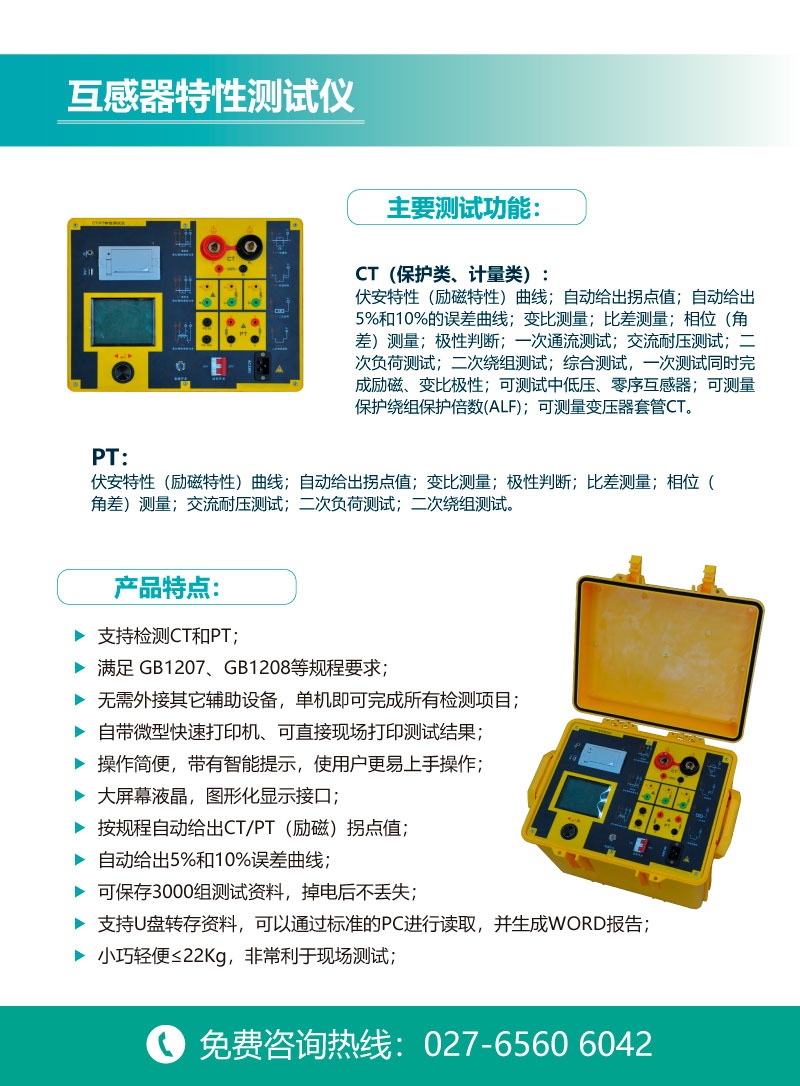

主要測試功能

CT（保護類、計量類電流互感器）：伏安特性（勵磁特性）曲線；自動給出拐點值；自動給出5%和10%的誤差曲線；變比測量；比差測量；相位（角差）測量；極性判斷；一次通流測試；交流耐壓測試；二次負荷測試；二次繞組測試；綜合測試，一次測試同時完成勵磁、變比極性；可測試中低壓、零序互感器；可測量保護繞組保護倍數(ALF)；可測量變壓器套管CT

PT（電壓互感器）：伏安特性（勵磁特性）曲線；自動給出拐點值；變比測量；極性判斷；比差測量；相位（角差）測量；交流耐壓測試；二次負荷測試；二次繞組測試

主要技術參數

工作電源：AC220V±10%、50Hz

設備輸出：0～2500V5KVA最大設置值20A

大電流輸出：0～1000A

勵磁精度：≤0.5%（0.2%*讀數+0.3%*量程）

二次繞組電阻測量范圍：0.1～300Ω

二次繞組電阻測量精度：≤1.0%（0.4%*讀數+0.6%*量程）

二次實際負荷測量范圍：5～500VA

二次實際負荷測量精度：≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA

相位測量（角差）精度：4min

相位測量（角差）分辨率：0.1min

CT變比測量范圍：≤25000A/5A（5000A/1A）

CT變比測量精度：≤0.5%（0.2%*讀數+0.3%*量程）

PT變比測量范圍：≤500KV

PT變比測量精度：≤0.5%（0.2%*讀數+0.3%*量程）

工作環境：溫度：－10℃～40℃，濕度：≤90%，海拔高度：≤1000m
