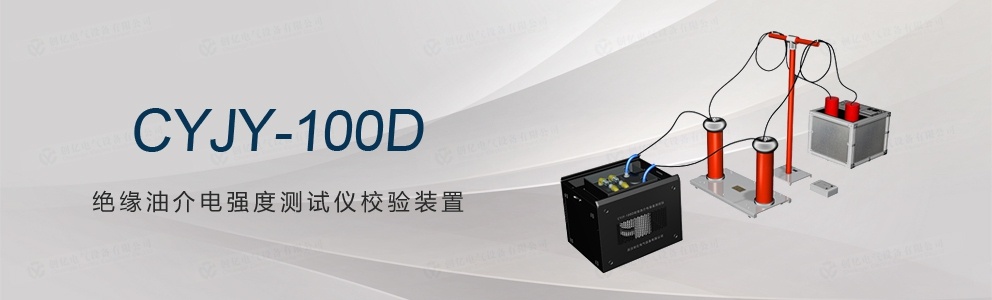

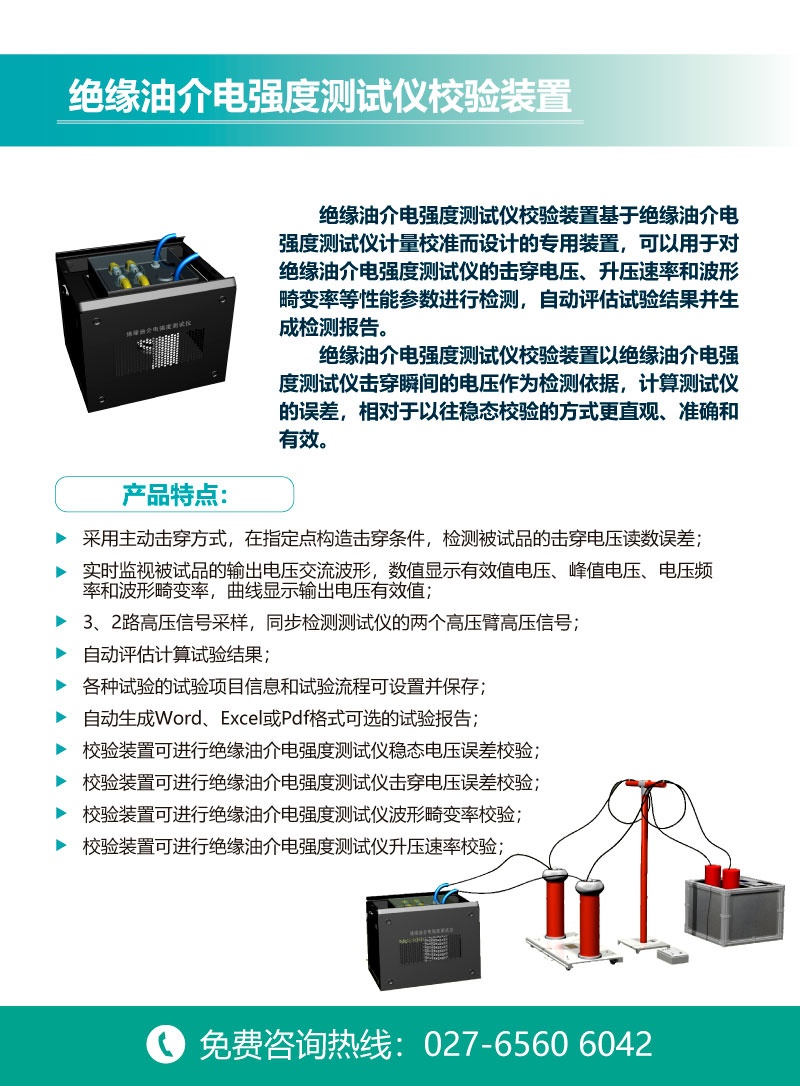

絕緣油介電強度測試儀校驗裝置基于絕緣油介電強度測試儀計量校準而設計的專用裝置，可以用于對絕緣油介電強度測試儀的擊穿電壓、升壓速率和波形畸變率等性能參數進行檢測，自動評估試驗結果并生成檢測報告，絕緣油介電強度測試儀校驗裝置以絕緣油介電強度測試儀擊穿瞬間的電壓作為檢測依據，計算測試儀的誤差，相對于以往穩態校驗的方式更直觀、準確和有效。

功能特點

絕緣油介電強度測試儀校驗裝置由硬件和軟件聯合工作，其特點包括：

采用主動擊穿方式，在指定點構造擊穿條件，檢測被試品的擊穿電壓讀數誤差

實時監視被試品的輸出電壓交流波形，數值顯示有效值電壓、峰值電壓、電壓頻率和波形畸變率，曲線顯示輸出電壓有效值

2路高壓信號采樣，同步檢測測試儀的兩個高壓臂高壓信號

自動評估計算試驗結果

各種試驗的試驗項目信息和試驗流程可設置并保存

自動生成Word、Excel或Pdf格式可選的試驗報告

校驗裝置可進行絕緣油介電強度測試儀穩態電壓誤差校驗

校驗裝置可進行絕緣油介電強度測試儀擊穿電壓誤差校驗

校驗裝置可進行絕緣油介電強度測試儀升壓速率校驗

校驗裝置可進行絕緣油介電強度測試儀波形畸變率校驗

技術參數

10kV～100kV分壓器測量誤差：小于0.5%RD+0.05kV

升壓速率測量誤差：小于0.5%

時間讀數分辨率：40.96us

最高測量電壓：100kVRMS（-50kV到50kV，未接高壓分合單元）

最高擊穿電壓：80kV

分壓器電容值：10pF，最高測量電壓：50kV，分壓器變比5000:1

高壓分合單元允許最大輸入電壓：80kV

輔助控制軟件系統的計算機必須符合以下最小配置：CPU主頻：>1.5GHz；系統的內存：>2GB；計算機的操作系統為Windows7(32Bit)；計算機的硬盤：>40G；具有USB2.0
